ナイル空気工具

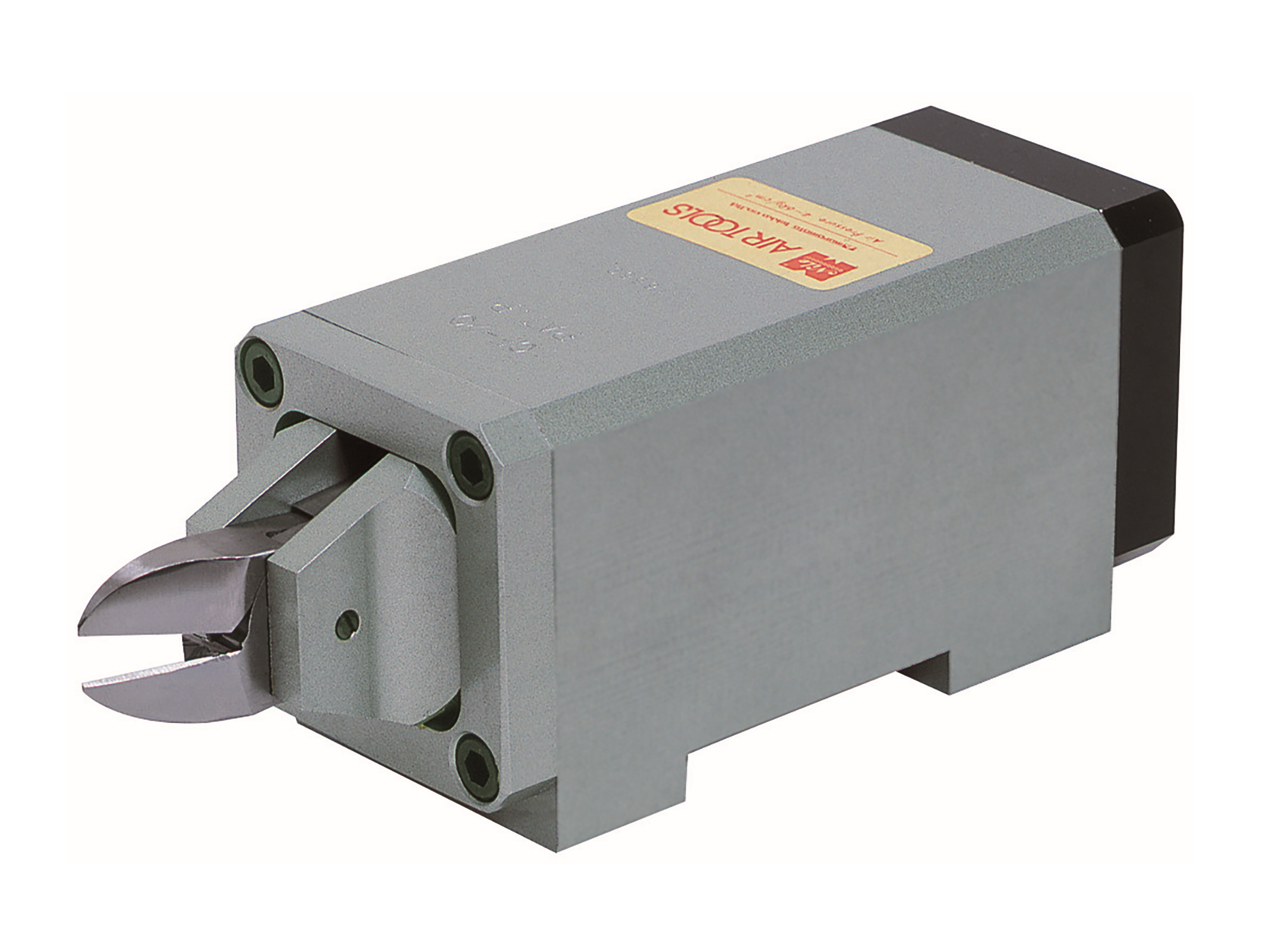

CF型 機械取付式角型エアーニッパ スライド式
CF20
ロボット先端あるいは、装置に組込み、切断・かしめ・曲げ作業等にご利用ください。
30mm前進
替刃が閉じる
☆替刃は別売です。※本体に替刃は付いておりませんので、用途に応じた替刃を一緒にご購入ください。
品番・価格
| 品番 | 価格 | オンラインショップ |
|---|---|---|
| CF5 | \68,200 | |
| CF10 | \75,000 | |
| CF20 | \85,000 |
※価格は、税別表示です。
仕様
※受注生産品
|
品番 (本体のみ)
|
質量 (g) |
空気消費量 (cm3/回) |
替刃部使用空気圧 (MPa) |
ニップルサイズ |
各部寸法(mm) | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 ﾒﾈｼﾞ径 | 吸入口側 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X | Y | ||||
| ※CF5 | 570 | 265 | 0.4~0.5 | G1/8 | G1/4 | 124 | 54 | 44 | 44 | 47 | 28 | 80 | 15 | 10 | 19 | 16 | 33 | 31 | 7 | 8 | 10 | 45 | 32 | M6 | 7 | 20 | 30 | 18 | G1/4 | 30 |
| ※CF10 | 940 | 436 | 0.4~0.5 | G1/8 | G1/4 | 146 | 64 | 54 | 54 | 54 | 34 | 100 | 15 | 10 | 21 | 26 | 40 | 34 | 7 | 8 | 16 | 60 | 40 | M6 | 9 | 20 | 30 | 19 | G1/4 | 30 |
| ※CF20 | 1,300 | 792 | 0.5~0.6 | G1/8 | G1/4 | 165 | 70 | 62 | 62 | 62 | 42 | 117 | 15 | 10 | 23 | 26 | 55 | 36 | 9 | 8 | 16 | 75 | 40 | M6 | 12 | 26 | 34 | 21 | G1/4 | 30 |
